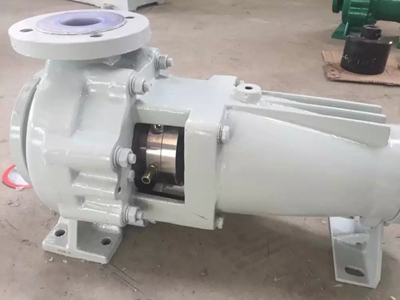

臥式襯氟離心泵的工作原理以及主要的核心部件
文章出處：未知 人氣：發表時間：2019-08-08 12:24
一.臥式襯氟離心泵的作業原理
驅動機經過泵軸帶動葉輪旋轉發生離心力,在離心力作用下,液體沿葉片流道被甩向葉輪出口,液體經蝸殼搜集送入排出管。液體從葉輪獲得能量,使壓力能和速度能均添加,并依托此能量將液體輸送 到作業地址。 在液體被甩向葉輪出口的同時,葉輪入口中心處形成了低壓,在吸液罐和葉輪中心處的液體之間就發生了壓差,吸液罐中的液體在這個壓差作用下,不斷地經吸入管路及泵的吸入室進入葉輪中。
二、臥式襯氟離心泵的結構及首要零部件
一臺臥式襯氟離心泵首要由泵體、葉輪、密封環、旋轉軸、軸封箱等部件組成,有些臥式襯氟離心泵還裝有導輪、誘導輪、平衡盤等。
一臺臥式襯氟離心泵首要由泵體、葉輪、密封環、旋轉軸、軸封箱等部件組成,有些臥式襯氟離心泵還裝有導輪、誘導輪、平衡盤等。
1.泵體:即泵的殼體,包括吸入室和壓液室。
①吸入室:它的作用是使液體均勻地流進葉輪。
②壓液室:它的作用是搜集液體,并把它送入下級葉輪或導向排出管,與此同時下降液體的速度,使動能進一步變成壓力能。壓液室有蝸殼和導葉兩種方式。
2．葉輪:它是臥式襯氟離心泵內傳遞能量給液體的唯一元件,葉輪用鍵固定于軸上，隨軸由原動機帶動旋轉,經過葉片把原動機的能量傳給液體。
葉輪分類:
①依照液體流入分類：?jiǎn)挝~輪（在葉輪的一側有一個入口）和雙吸葉輪（液體從葉輪的兩邊對稱地流到葉輪番道中）。
②依照液體相對于旋轉軸線的活動方向分類：徑流式葉輪、軸流式葉輪和混流式葉輪。

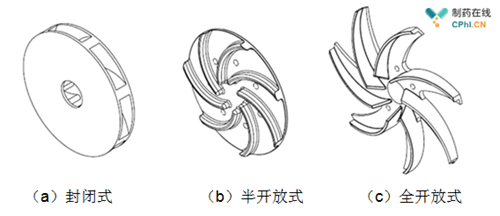

③依照葉輪的結構方式分類:閉式葉輪、開式葉輪和半開式葉輪。
3．軸:是傳遞機械能的重要零件,原動機的扭矩經過它傳給葉輪。泵軸是泵轉子的首要零件，軸上裝有葉輪、軸套、平衡盤等零件。泵軸靠?jì)深^軸承支承，在泵中作高速回轉，因此泵軸要承載才能 大、耐磨、耐腐蝕。泵軸的材料一般選用碳素鋼或合金鋼并經調質處理。
4.密封環:是安裝在轉動的葉輪和靜止的泵殼（中段和導葉的組合件）之間的密封設備。其作用是經過控制二者之間空隙的辦法，添加泵內高低壓腔之間液體活動的阻力，削減泄漏。
5. 軸套 軸套是用來維護泵軸的，使之不受腐蝕和磨損。必要時，軸套可以替換。
6.軸封 泵軸和前后端蓋間的填料函設備簡稱為軸封，首要防止泵中的液體泄漏和空氣進入襯氟離心泵中，以到達密封和防止進氣引起泵氣蝕的意圖。 軸封的方式：即帶有骨架的橡膠密封、填料密封和機械密封。
7.軸向力的平衡設備
